試驗(yàn)方法
1.1原始橫截面積的測(cè)定：
原始橫截面積的測(cè)量準(zhǔn)確度取決于試樣的尺寸和類(lèi)型 。附錄A至附錄D規(guī)定了各種類(lèi)型試樣原始橫截面積的允許誤差。

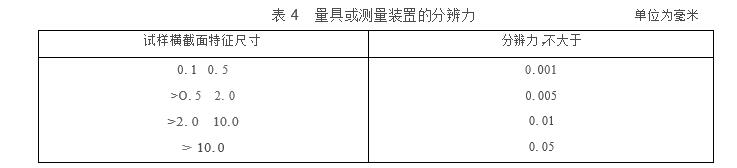

測(cè)量時(shí)建議按表4選用量具或測(cè)量裝置，應(yīng)根據(jù)測(cè)量試樣的原始尺寸計(jì)算原始橫截面積，并至少保留 4位有效數(shù)字。

1.2 原始標(biāo)距（Lo）的測(cè)定及標(biāo)記：
使用小標(biāo)記或細(xì)劃線標(biāo)記原始標(biāo)距，但不應(yīng)使用可能引起過(guò)早斷裂的刻痕作標(biāo)記 。
注 ：無(wú)缺口敏感性的材料允許用小刻痕作標(biāo)記。
 如平行長(zhǎng)度（Le ） 比原始標(biāo)距長(zhǎng)許多 ，例如非機(jī)加工試樣，可以標(biāo)記一系列套疊的原始標(biāo)距，一部分可以延伸到夾頭，但標(biāo)距的標(biāo)記必須在加熱區(qū)以?xún)?nèi)。
可以在試樣表面劃一根平行于試樣縱軸的線，并在此線上作出原始標(biāo)距。對(duì)于自動(dòng)化操作的試驗(yàn)機(jī)，用引伸計(jì)兩刀刃間距作為原始標(biāo)距。
1.3溫度的測(cè)量：
熱電偶測(cè)溫端應(yīng)與試樣表面有良好的熱接觸，并避免加熱體對(duì)熱電偶的直接熱輻射 。當(dāng)試樣標(biāo)距小于50 mm 時(shí)，應(yīng)在試樣平行長(zhǎng)度內(nèi)兩端各固定一支熱電偶 ；標(biāo)距等于或大于50 mm ，應(yīng)在平行長(zhǎng)度的兩端及中間各固定一支熱電偶 。如果從經(jīng)驗(yàn)中已知加熱爐與試樣的相對(duì)位置保證試樣溫度的變化不超過(guò)表2 規(guī)定時(shí) ，熱電偶的數(shù)目可以減少 。
注：定于加熱裝置內(nèi)時(shí)，必須經(jīng)校驗(yàn)以保證指示溫度與試樣表面溫度的一致性  當(dāng)其溫度。
1.4試樣的加熱：
將試樣逐漸加熱至規(guī)定溫度，加熱過(guò)程中，試樣的溫度不應(yīng)超過(guò)規(guī)定溫度偏差上限 ，達(dá)到規(guī)定溫度后至少保持 10 min，然后調(diào)整引伸計(jì)零點(diǎn) 。
1.5 施加試驗(yàn)力：
應(yīng)對(duì)試樣無(wú)沖擊地施加力，力的作用應(yīng)使試樣連續(xù)產(chǎn)生變形。試驗(yàn)力軸線應(yīng)與試樣軸線一致 ，以使試樣標(biāo)距內(nèi)的彎曲或扭轉(zhuǎn)減至最小 。
1.6上屈服強(qiáng)度R.u 和下屈服強(qiáng)度R.L 的測(cè)定
1.7呈現(xiàn)明顯屈服（不連續(xù)屈服） 現(xiàn)象的金屬材料，相關(guān)產(chǎn)品標(biāo)準(zhǔn)應(yīng)規(guī)定測(cè)定上屈服強(qiáng)度或下屈服強(qiáng)度或兩者 。如未具體規(guī)定，應(yīng)測(cè)定上屈服強(qiáng)度和下屈服強(qiáng)度 ，或下屈服強(qiáng)度。按照3. 9. 2.  1 和3. 9. 2. 2 的定義及采用下列方法測(cè)定上屈服強(qiáng)度和下屈服強(qiáng)度 。
